轻触开关支架类

产品型号:SH-06G-05

产品名称:6*6双连支架轻触开关

产品规格:上nH下nH(n=4.3/5.0/5.5...)

产品力度:120gf/160gf/250gf

产品特点:直插/波峰焊

产品详情咨询热线:0577-62398888

基本参数/PARAMETER

工作温度 -25~+85°C
额定负荷 DC 12V 50mA
接触电阻 ≤50mΩ
绝缘电阻 ≥100MΩ DC100V
介电强度 AC250V(50Hz) /min
动作力 250g±50g
使用寿命 100000次
开关行程 0.25±0.1mm

尺寸图/Size chart

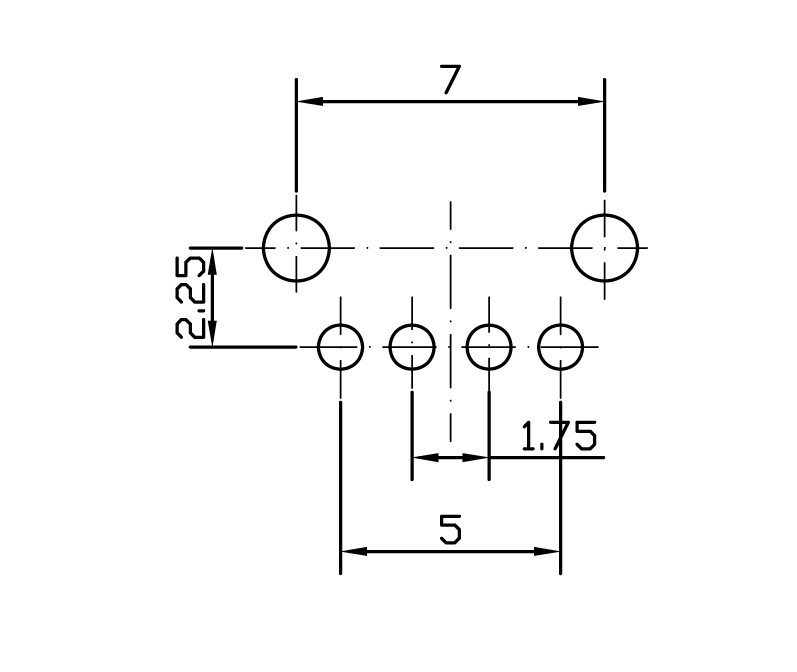

安装孔尺寸图/Mounting hole dimensions

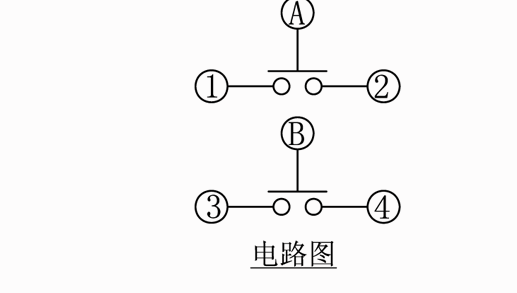

电路图/Schematic

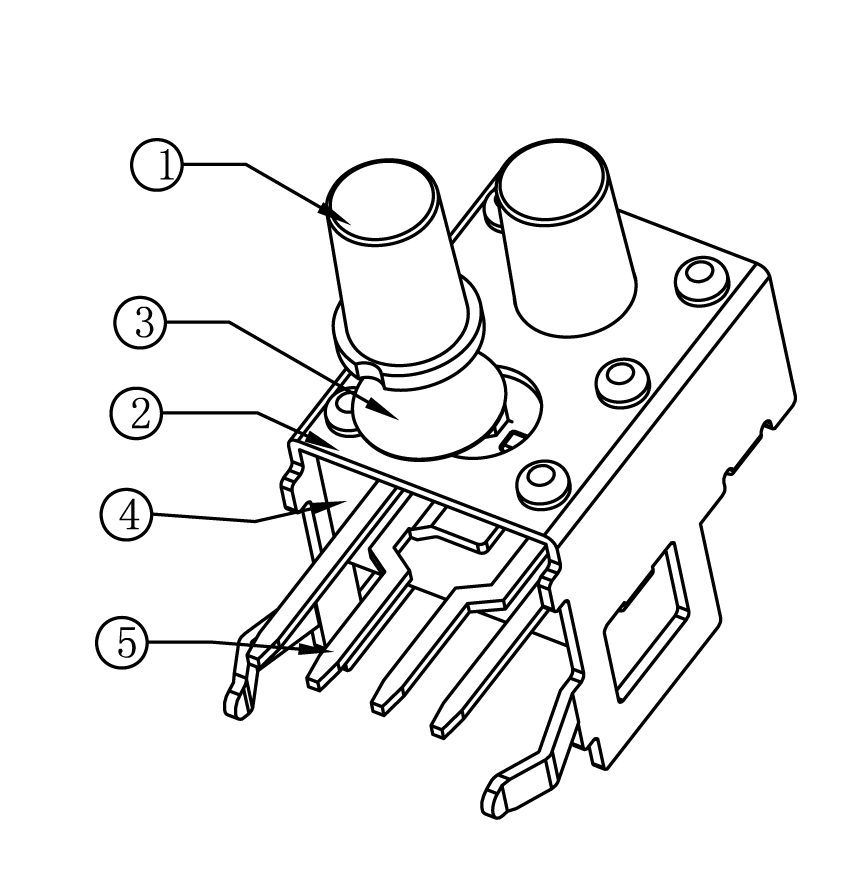

外观/Specifications


注意事项/Precautions

轻触开关系列使用注意事项:

1. 考虑清洗触摸开关时,请协商。

2. 请不要从触摸开关上面浸入助焊剂。

3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4. 进行第2次焊接时,应在开关回复到常温之后进行。
